Vos feux de croisement ont lâché et vous paniquez à l’idée de rouler dans le noir ? Pas de stress, c’est souvent un simple fusible qui fait des siennes. On va voir ensemble où trouver ce petit coupable sur votre C4 Picasso et comment le remplacer en un clin d’œil.
Sommaire
Vos feux de croisement ne s’allument plus ? Le guide rapide !
Un phare qui lâche, c’est pénible, surtout de nuit. Pas de panique, souvent, c’est juste un fusible grillé. On vous explique comment y voir plus clair.
Comprendre pourquoi un fusible grille
Un fusible, c’est le garde-fou de votre circuit électrique. Il sacrifie sa vie pour protéger le reste. Il grille souvent à cause d’un court-circuit ou d’une ampoule défectueuse. L’humidité sur la connectique d’une ampoule peut aussi créer un court-circuit instantané, faisant sauter le fusible illico.
Les outils indispensables pour dépanner
Pour le dépannage, il vous faut quelques basiques : une pince à fusible, des ampoules de rechange et des fusibles neufs. Vérifiez bien l’ampérage, souvent 10A (rouge) ou 15A (bleu), c’est crucial pour la protection.
Où se cache le boîtier de vos feux de croisement ?
Ne paniquez pas, le boîtier de vos feux de croisement n’est pas un mystère insondable. Nous allons débusquer ensemble ces petits éléments électriques et vous montrer comment identifier le bon. Pas de stress, suivez le guide.

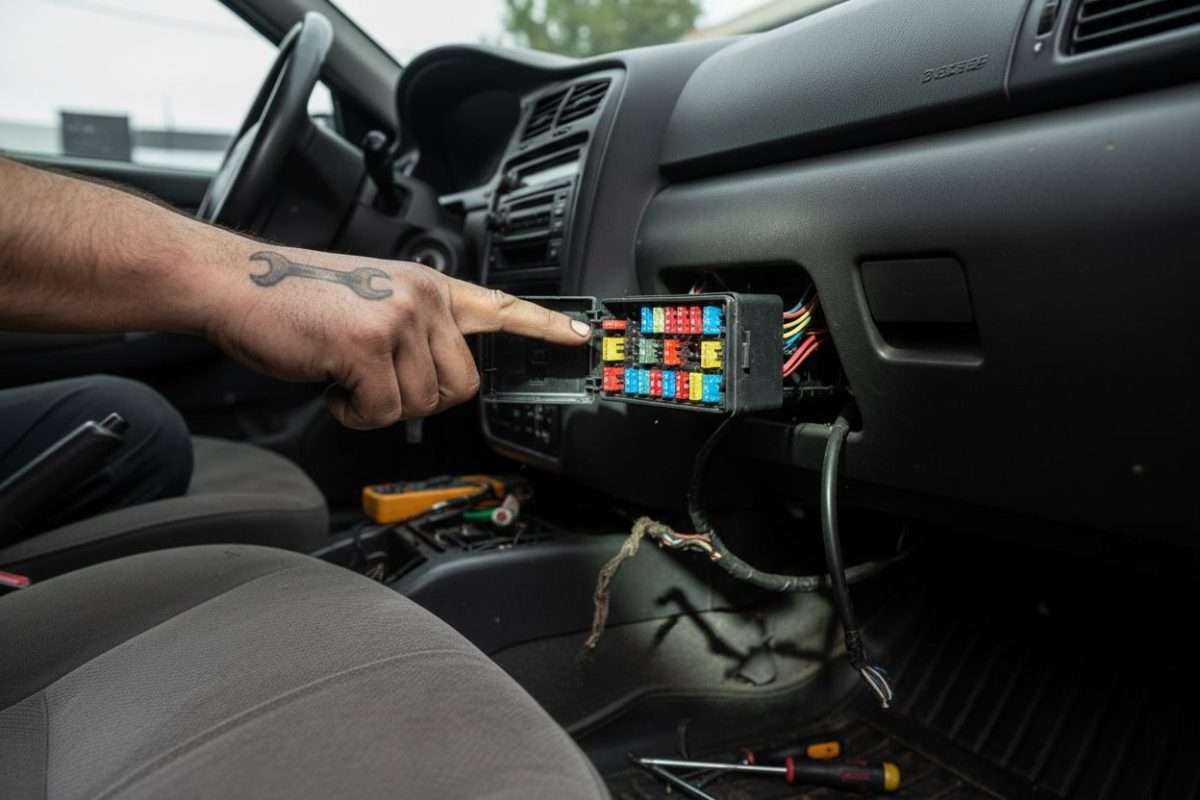

Emplacements des boîtiers à bord du C4 Picasso
Votre C4 Picasso abrite plusieurs boîtiers. Le principal se trouve dans le compartiment moteur, souvent appelé BSM ou PSF1, juste à droite de la batterie. C’est là que vous trouverez le fusible qui protège vos feux de croisement. Il existe aussi un boîtier sous la boîte à gants et un autre directement sur la batterie. Oubliez celui sous le volant pour cette fois, il ne vous sera d’aucune utilité pour l’éclairage.
Trouver le bon fusible selon votre modèle de C4 Picasso
L’identification du bon fusible dépend de l’année de votre C4 Picasso. Chaque génération a ses petites spécificités. Un bon tableau fusible vous sera d’une aide précieuse.
| Modèle C4 Picasso | Fusible Gauche | Fusible Droit | Ampérage (Couleur) |
|---|---|---|---|
| C4 Picasso I (2006-2013) | F17 | F18 | 15A (Bleu) |
| C4 Picasso II (après 2013) | F15 ou F16 | F15 ou F16 | 10A (Rouge) ou 15A (Bleu) |
Pour les C4 Picasso de première génération (2006-2013), les fusibles de feux de croisement sont fréquemment les F17 (gauche) et F18 (droit), tous deux de 15A. Sur les modèles de deuxième génération (après 2013), cherchez plutôt les F15 ou F16, avec un ampérage de 10A ou 15A. Une vérification de l’année de votre véhicule est cruciale pour ne pas vous tromper.
Remplacer le fusible grillé : Le pas-à-pas sécurisé
Maintenant que vous l’avez localisé, passons à l’action. Voici comment remplacer ce petit composant sans risque, étape par étape.
Vérifier et extraire le fusible défectueux
Un fusible HS, c’est facile à repérer. Regardez bien à travers son corps transparent : si le filament métallique au centre est coupé, il est grillé. Avant de toucher quoi que ce soit, coupez impérativement le contact de votre véhicule pour éviter tout risque électrique. Munissez-vous de la petite pince à fusible, souvent fournie avec la voiture ou dans la boîte des fusibles de rechange. Elle vous permet de saisir fermement le fusible sans forcer et de le retirer en toute sécurité de son logement. Une fois extrait, mettez-le de côté, il ne vous servira plus.
Installer le nouveau fusible sans risque
L’étape la plus importante est le remplacement. Utiliser un nouveau fusible du même ampérage est absolument crucial. Si l’ancien était un 15A, le nouveau doit être un 15A, point. Ne soyez jamais tenté de mettre un ampérage supérieur, par exemple un 20A à la place d’un 10A. Cela peut provoquer des dégâts bien plus graves qu’une simple panne de phare. Vous risquez un incendie du faisceau électrique ou la destruction du BSM, une pièce électronique coûteuse. Insérez le nouveau fusible dans son logement en appuyant fermement jusqu’à ce qu’il soit bien en place.
Le fusible est bon mais ça ne marche toujours pas ? Les solutions !
Même avec un fusible en parfait état, les problèmes d’éclairage peuvent persister. Pas de panique, il existe d’autres pistes à explorer pour retrouver la lumière.
Diagnostic rapide : ampoule ou autre problème ?
Si le fusible n’est pas en cause, il faut creuser ailleurs. Commencez par les éléments les plus évidents.
- Tester l’ampoule : intervertir avec l’ampoule d’un phare fonctionnel.
- Vérifier la connectique du phare : rechercher des signes d’humidité ou de court-circuit.
- Inspecter les câbles : s’assurer qu’aucun fil n’est endommagé ou débranché.
- Contrôler l’état des douilles : vérifier l’absence de fonte ou de corrosion.
Une ampoule neuve peut être défectueuse, ce n’est pas rare. Pour en avoir le cœur net, intervertissez-la avec celle du phare qui fonctionne. Si le problème se déplace, vous avez trouvé le coupable ! Profitez-en pour inspecter la connectique du phare. L’humidité est une ennemie silencieuse et peut provoquer des pannes inattendues.
Le boîtier BSM : le coupable fréquent chez PSA
Chez PSA, et donc sur votre C4 Picasso, un boîtier est souvent mis en cause : le BSM. C’est le Boîtier de Servitude Moteur, un élément central de gestion. Il arrive fréquemment que le relais interne du BSM, dédié à l’éclairage, lâche. Le BSM est une pièce maîtresse de votre véhicule, un peu comme le chef d’orchestre des fonctions moteur et d’éclairage. Son remplacement peut coûter environ 150 à 200 € pour la pièce seule. C’est une dépense, certes, mais souvent la solution à vos tracas.
